TS系列陶瓷過濾機
概述?
TS陶瓷過濾機系列產品是集微孔陶瓷板、自動化控制、超聲波清洗系統、高效汽水分離系統等高新技術于一體的新產品。設備技術先進,設計新穎,運行可靠,性能優越,可廣泛應用于有色、礦山、化工、煤炭、冶金、環保、發電、煤灰處理、污水處理等行業的固液分離。

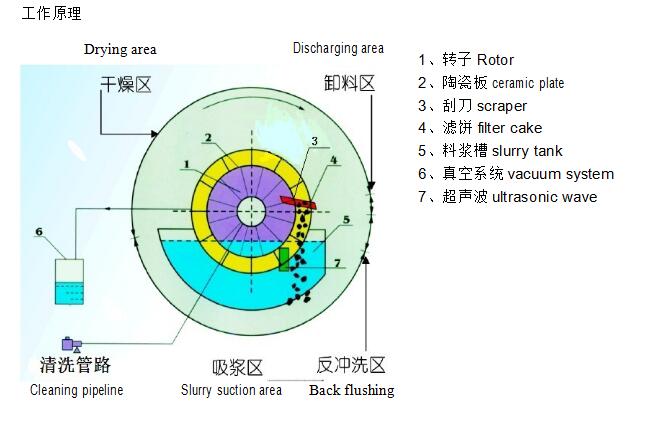

轉子(陶瓷板)運轉一周,工作過程分為四個區域:吸漿(料)區、干燥區、卸料區、清洗區、反復循環。?
⑴濾餅形成(吸料區)?
工作開始時,浸沒在料漿槽的復合微孔陶瓷板在真空的作用下,使表面形成一層較厚的顆粒堆積層,濾液通過陶瓷板過濾后進分配閥到達真空桶。?
⑵濾餅干燥(干燥區)?
濾餅在真空作用下繼續脫水干燥。?
⑶濾餅剝離(卸料區)?
在刮刀裝置的作用下進行卸料。?
⑷反沖洗(沖洗區)?
利用壓縮空氣和陶瓷過濾機本身的過濾液或自來水(如工業用水經過沉淀后也可以使用),經過反沖洗管道通過壓力調整由分配閥進入陶瓷板內腔,由內而外清洗陶瓷板的微孔,同時將殘留在微孔陶瓷板表面的殘余礦物沖洗下來,達到清洗目的。
⑸聯合清洗(化學清洗與超聲波清洗)?
陶瓷板經過一定的時間工作后(一般為7 ~8小時),啟用聯合清洗系統,通過超聲、化學清洗和反沖洗的相互作用,以達到**清洗效果。通過聯合清洗可使陶瓷板的微孔進一步疏通,這樣就可保證后續過濾的高效率。?
?
技術特點
1、?真空度高,濾餅水份低。
2、?濾液水清澈,可反復利用,減少排放。
3、?與濾布式真空過濾機相比,整機功耗低,節約電耗80%左右,降低運行成本。
4、?采用觸摸屏結合PLC控制,實現了整機的全自動控制。
5、?主軸、攪拌減速機均采用變頻調速,操作方便,運行可靠。
6、?采用超聲波結合化學清洗劑聯合清洗陶瓷板,有力保證陶瓷板高效使用。
7、?自動配酸,減少勞動強度和危險性
8、?針對不同物料,可采用不同攪拌方式,如:機械式、氣動式、組合式,達到**攪拌效果。
9、?采用高效濾液排放系統,排除了濾液泵及液位探測器長期運行的不可靠性。

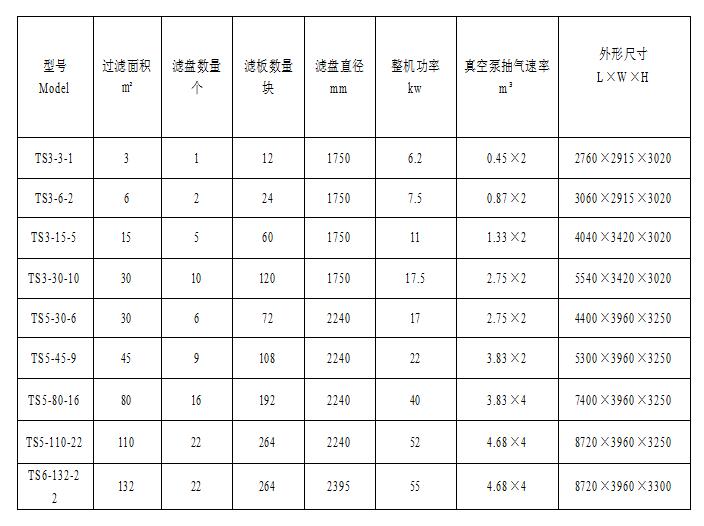

技術參數
